Komfortblinkgeber

neue Version

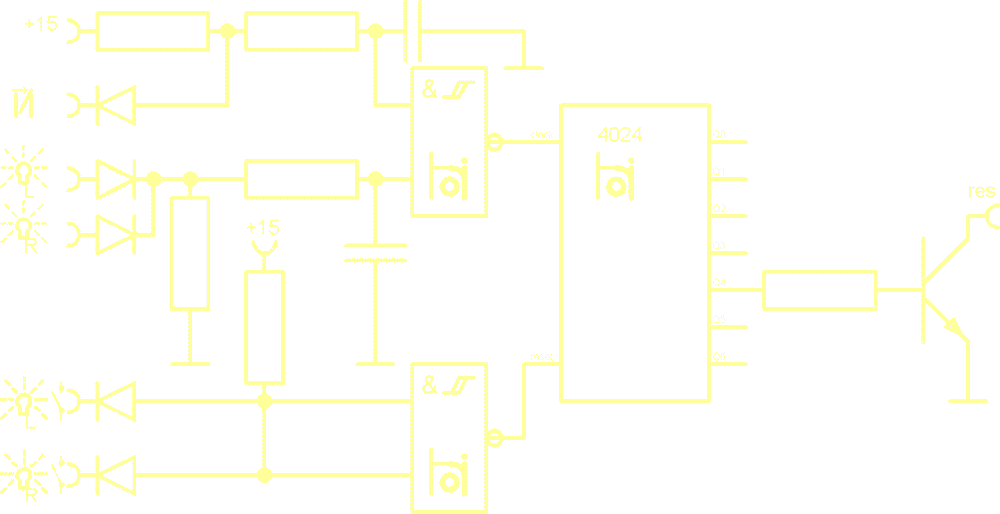

Diese Elektronik schaltet den Tastenblinker nach 16 Impulsen* aus.
*Wird der Transistor an andere Zählerausgänge angeschlossen, so schaltet der Blinker nach 1-2-4-...-128 Impulsen aus.
Anschluss:
BeschreibungBMW-BezeichnungBMW-Kabelfarbe
Plus15agrün-braun
Minus31braun
Leucht rechtsRblau-schwarz
Leucht linksLblau-rot
Taster rechtsTRblau-gelb
Taster linksTLblau-braun
Taster ausTAbraun-weiß
Kupplung-gelb-braun

Das Zählen wird bei eingelegtem Leerlauf oder gezogener Kupplung unterrochen.
Der Kupplungsanschluss ist am Anlasserrelais. Alle anderen Spannungen können am Blinkgeber abgegriffen werden.
