Überholzusatz zum Komforttastenblinkgeber

Zeitversion
Anschluss wie Komforttastenblinker
Der Zusatz lässt den Blinker vier mal* , 8 mal* bzw. dauerhaft blinken

<<Idee>> Diese Schaltung ist noch nicht getestet.

Bedinung:
Langes Tasten ergibt 4 mal blinken.
Kurzes Tasten ergibt 8 mal blinken.

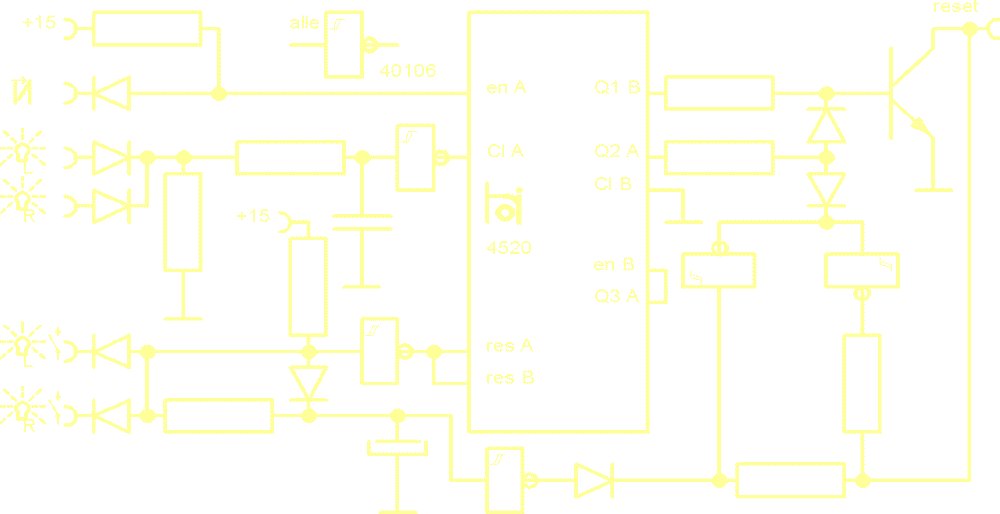

Mit dem RC-Glied und der Diode wird die Zeit eingestellt, die das lange Tasten dauern muss. In der gezeichneten Variante wird der Elko sofort wieder auf 'Null' gesetzt, wenn der Taster losgelassen wird. Ein Umbau, wie im Bild , bewirkt das der Kondensator langsam entladen wird. So blinkt es, mit einem kurzen Tasten, beim Einscheren nur vier mal.


* Das Zählen wird bei eingelegtem Leerlauf oder gezogener Kupplung unterbrochen.
