Drehzahl, Spannung oder Temperatur messen

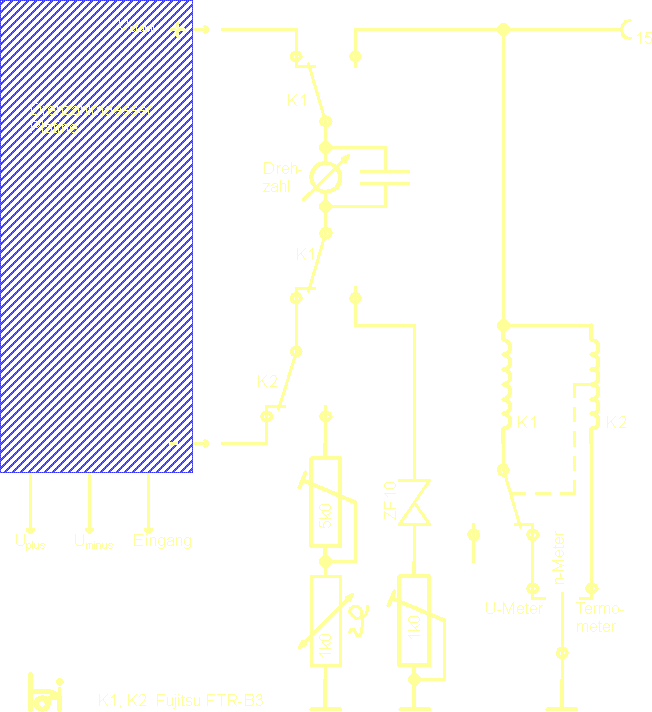

Schaltbild


Das Instroment des Drehzahlmessers ist über zwei Relais (2xum) angeschlossen.

Der Drehzahlmesser
Die Verbindung zur Elektronik läuft über die Ruhekontakte.
Der Spannungsmesser
Das Instroment wird über die Arbeitskontakte von K1 verbunden. Zum einen mit Plus (15), zum anderen gelangt der Minus über das Poti (1k) und die 10-Volt-Zenerdiode zum Messwerk.
Die Diode 'schluckt' 10 Volt. Mit dem Poti wird die Anzeige so eingestellt, dass bei 14 Volt der Zeiger auf >4< steht.
So entsprichen gezeigte: >1< 11 Volt, >2< 12 Volt, >3< 13 Volt usw.
Der Temperaturmesser
K1 ist aus geschaltet. Am Plus des Messwerkes steht die stabilisierte Spannung der Drehzahlelektronik. Die Verbindung zum Minus läuft über den 1k-NTC und das 5k-Poti. Das Poti wird so eingestellt, dass bei 80°C >4< angezeigt wird. NTC sind nicht linear. Es gibt große Unterschiede. Aus diesem Grund sollte man bein Kauf einen möglichst linearen bevorzugen. Dann sind:
>1< 20°C, >2< 40°C, >3< 60°C usw.


Ich habe mit den Poties die Anzeige eingestell, die Poties gemessen und durch Festwiderstände ersetzt - 'krumme' Werte durch zwei paralellgeschalte.
K1 ist über K2 geschaltet, so können auch zwei einzelne Schlter, an Stelle des Umschalters mit Mittelstellung, verwendet werden.
