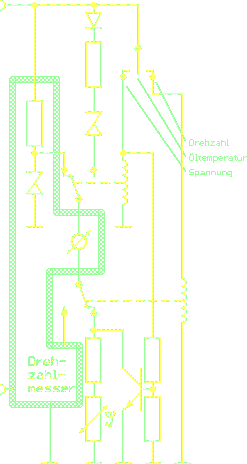

Öltermometer
Der Plusanschluss der Anzeige liegt an einer stabilisierten Spannung (ca.8V). Führt man den Minus über einen NTC, der im Motoröl sitzt, zu, so so wird die Öltemperatur angezeigt. Über einen Widerstand wird der Strom so eingestellt, dass '1000 U/min' 20°C entsprechen
(2000 => 40°C ... 8000 => 160°C).
Voltmeter
Der Plus wird über eine Diode, eine Zenerdiode (9V1) und einen Widerstand, der Minus über den Transistor geführt. Der Widerstand ist so groß, dass 11 Volt 1000 min-1 anzeigen. Die Dioden schlucken ca. 10V, so werden Spannungen zwischen 10 und 18V (ausreichend genau) angezeigt.
|
